始まり

背景をベタ塗りしたい気分になりました。

テクスチャを書き換えるのは面倒なので、ポストエフェクトで簡易的にやります。

ということで手軽なところから、SNNフィルタを作りました。

SNN（Symmetric Nearest Neighbor）とは

分かりやすく言うと平均化フィルタの一種かな。

雰囲気で知りたい場合はブルプロの資料がおすすめ。

セル調表現で世界展開を目指す！　『BLUE PROTOCOL』におけるアニメ表現技法〜CEDEC 2020（2）

オンラインアクションRPGとして世界展開を目指して開発中の『BLUE PROTOCOL』では、...

計算方法の分かりやすい説明はこちらかな。

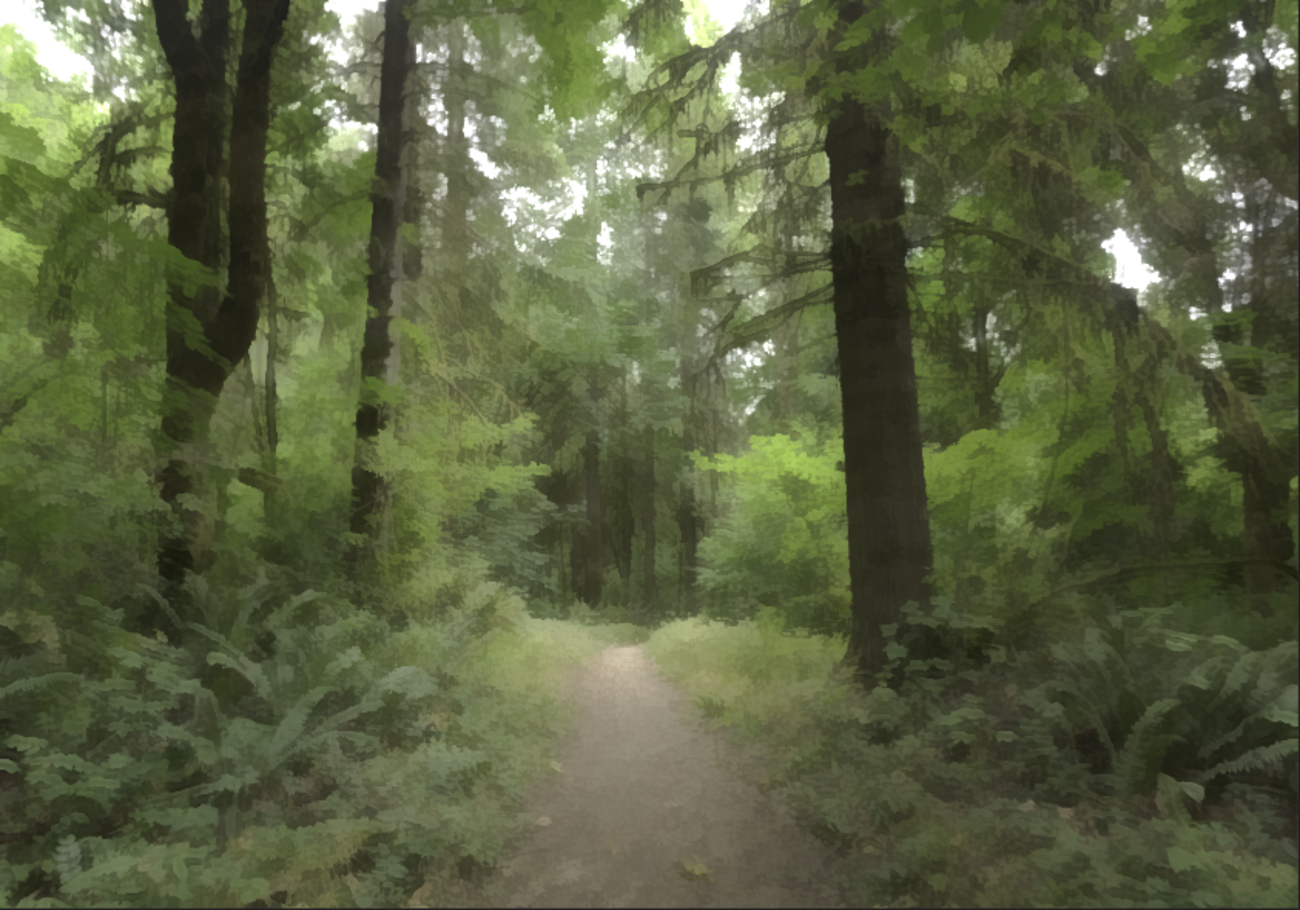

【Unity】【シェーダ】SNNフィルタのポストエフェクトで絵画風に加工する - LIGHT11

UnityでSNNフィルタのポストエフェクトを掛けてレンダリング結果を絵画風にする方法をまとめました。

ポストプロセスマテリアル編

ポストプロセスマテリアルの作り方が分からない場合はアウトラインから見るのおすすめ。

【UE5】アウトラインを描いてみたポストプロセスマテリアル編 - Unreal Engine 5.3

始まり描画エンジニアになりたい方の入門編にもちょうどよいコンテンツ。そう、アウトライン（輪郭線）（尚主観。異論は認めよう。）それを幾つかの実装方法で描いていきます。アウトライン（輪郭線）とは読んで字の如く。描画まわりの専門用語が一切必要の無...

ノードを組む

こんな感じ。

カスタムノードを書く

こんな感じ。

#define CalcDistanceSquared(X, Y) (length2(X - Y))
#define ViewportUVToClampedBufferUV(UV, U, V, InvSize) (ClampSceneTextureUV(ViewportUVToSceneTextureUV(UV + float2(U, V) * InvSize, PPI_PostProcessInput0), PPI_PostProcessInput0))

float KernelFullSize = Kernel + (((int)Kernel % 2 == 0) ? 1.0 : 0.0);
int KernelHalfSize = (int)floor(KernelFullSize * 0.5);

float3 AccColor = SceneColor;
float  AccW = 1.0;

for (int x = 1; x <= KernelHalfSize; ++x)
{
    float3 c1 = SceneTextureLookup(ViewportUVToClampedBufferUV(UV, -x, 0.0, InvSize), PPI_PostProcessInput0, 0).rgb;
    float3 c2 = SceneTextureLookup(ViewportUVToClampedBufferUV(UV,  x, 0.0, InvSize), PPI_PostProcessInput0, 0).rgb;

    float d1 = CalcDistanceSquared(c1, SceneColor);
    float d2 = CalcDistanceSquared(c2, SceneColor);

    float d = step(d2, d1);

    // Non-optimized version:
    // FLATTEN
    // if (d1 < d2)
    // {
    //     AccColor += c1;
    // }
    // else
    // {
    //     AccColor += c2;
    // }

    AccColor += c1 * (1.0 - d);
    AccColor += c2 * d;
    AccW += 1.0;
}

for (int y = 1; y <= KernelHalfSize; ++y)
{
    for (int x = -KernelHalfSize; x <= KernelHalfSize; ++x)
    {
        float3 c1 = SceneTextureLookup(ViewportUVToClampedBufferUV(UV,  x, -y, InvSize), PPI_PostProcessInput0, 0).rgb;
        float3 c2 = SceneTextureLookup(ViewportUVToClampedBufferUV(UV, -x,  y, InvSize), PPI_PostProcessInput0, 0).rgb;

        float d1 = CalcDistanceSquared(c1, SceneColor);
        float d2 = CalcDistanceSquared(c2, SceneColor);

        float d = step(d2, d1);

        // Non-optimized version:
        // FLATTEN
        // if (d1 < d2)
        // {
        //     AccColor += c1;
        // }
        // else
        // {
        //     AccColor += c2;
        // }

        AccColor += c1 * (1.0 - d);
        AccColor += c2 * d;
        AccW += 1.0;
    }
}

return AccColor / AccW;

対角線比較の順番の可視化

赤色が対角線の始点、青色が対角線の終点です。

中心ピクセルの行だけ中央から端に探索しています。

最上下の行から1段ずつ降りる、上がるスタイルは、デクリメントが好きじゃないという理由で不採用です。

SceneTextureノードは消さないでね

カスタムノードに慣れていて且つエンジン実装を読んでいない方は高確率で踏むであろう仕様について。

慣れてくると「SceneTextureノードを一切使わずにSceneTextureLookupだけでいいじゃん」と思うかもしれません。

残念でした。

それは出来ない仕様なのです。

実際に試してもらえば分かると思いますが、関数の未定義エラーが出力されます。

UEのシェーダーコードジェネレーター（シェーダーコードを文字列で生成する機能）は、ソコソコに優秀でして、SceneColorやGBufferを一切フェッチしていない場合に、これらの関数をバリエーションで閉じちゃうのです。

そのため、カスタムノードだけで完結させてしまうと、未定義エラーが発生するのです。

んで、ついでに言いますと、PostProcessInput0を選択したSceneTextureノードが存在しない場合、RTにアタッチするテクスチャが新たに生成されずに、現在のSceneColorテクスチャをセットするので、これまたフェッチしようとすると、読み込みと書き込みで衝突しちゃうという罠があります。

この辺りは実装を読むと楽しいポイントです。

分からない方向けに要約すると、この通りに組めよってこと。
